Ahoj kolegové,

pro naše ježdění s Ostramem v Hluku vyvstala potřeba vjezdových návěstidel.Použili jsme lept AŽD 70 od njmodely pro jejich okamžitou dostupnost.Lept je trochu složitější než návěstidla od kluků z Brna,je jinak konstrukčně stavěný a hůř se skládá než návěstidla CCCP.Ale jde to.Použité diody jsou už výhradně SMD.

Práce je trošku hodinářská a přiznám se,že s malými detaily mě pomáhal profesionální letovač uzel

Tady je navod dodany dvornim dodavatelem Jardou Novotnym ke stavbe navestidel. Lept je z dilny Kajina z Pardubic.

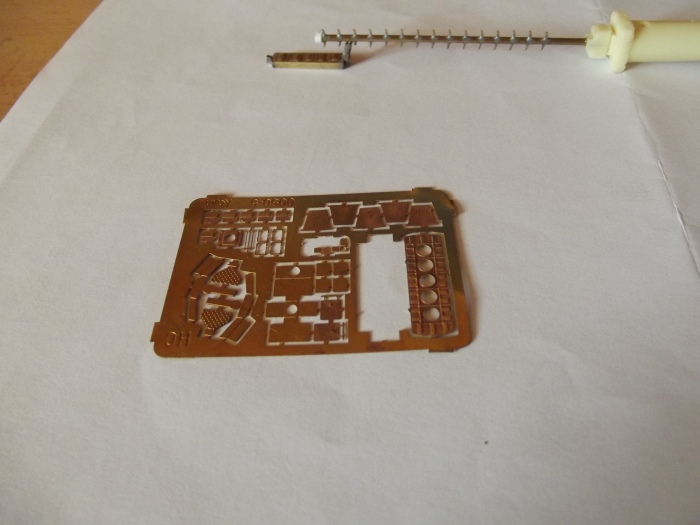

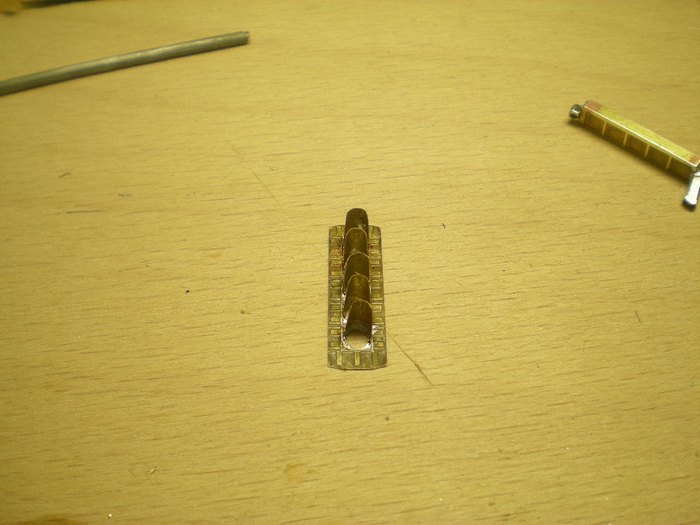

návěstidlo s aršíkem leptu

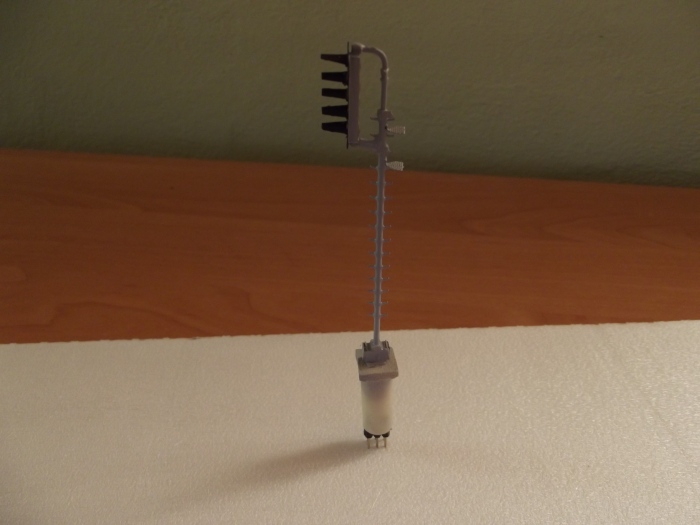

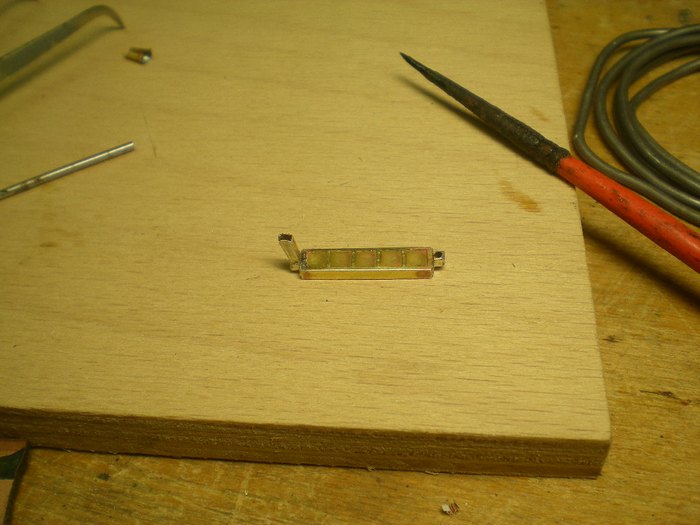

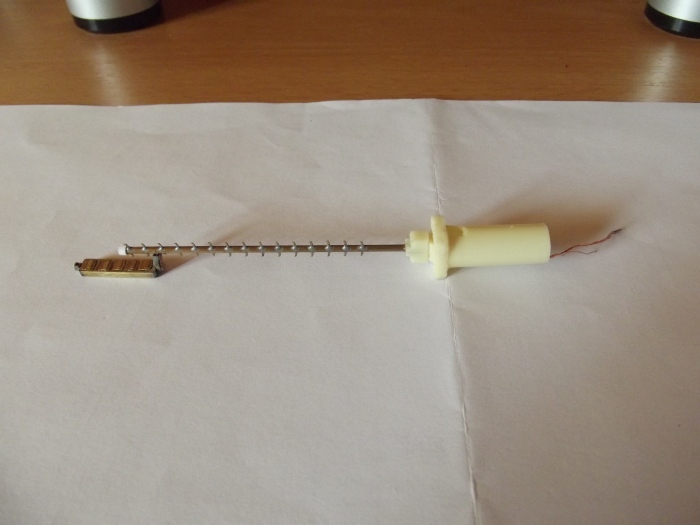

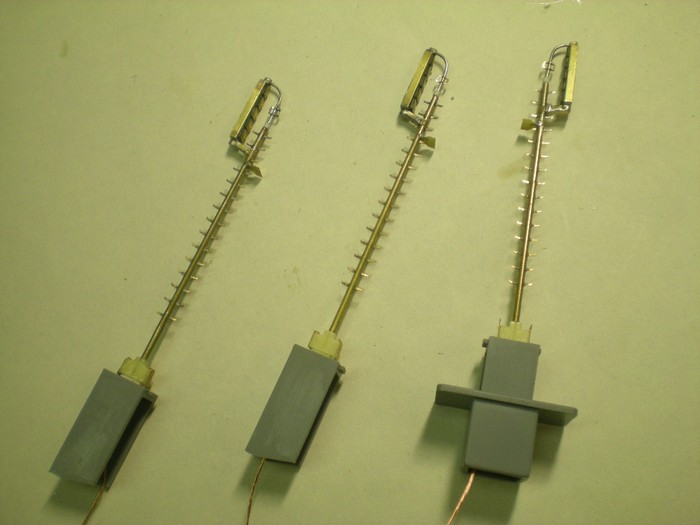

hotový kus pětisvětla

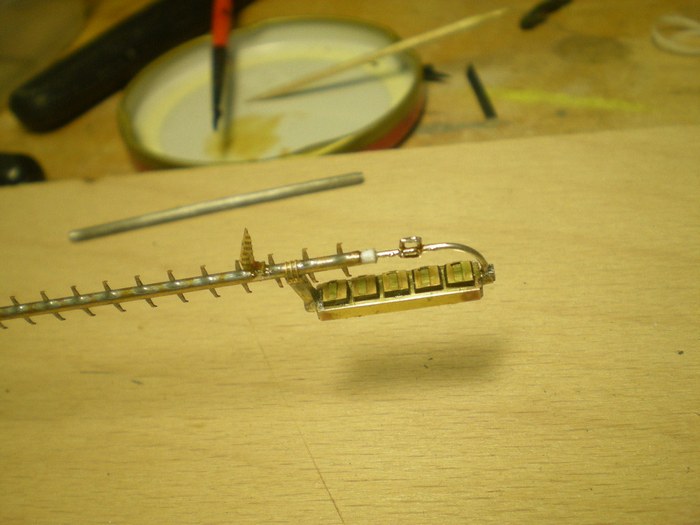

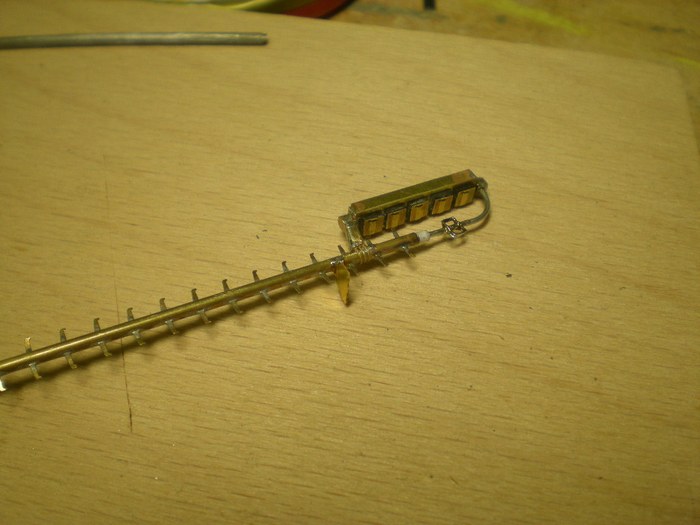

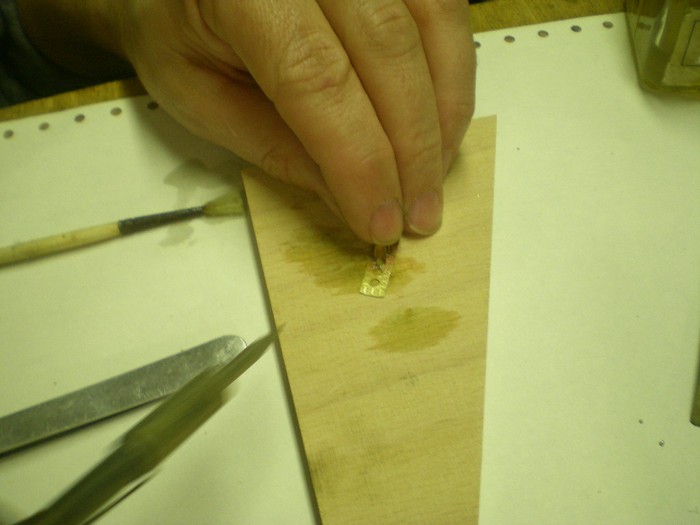

Ja se ke kolegovy pridam s mojima fotkama se stavby. Jak uz psal kolega Mlha, prace je to opravdu titerna.

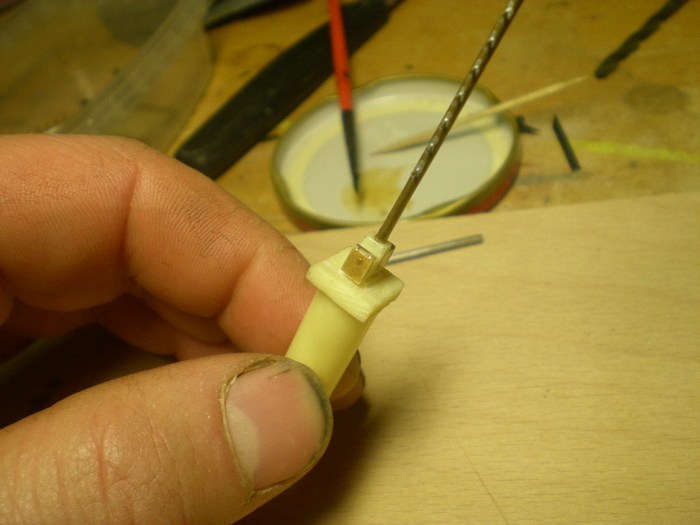

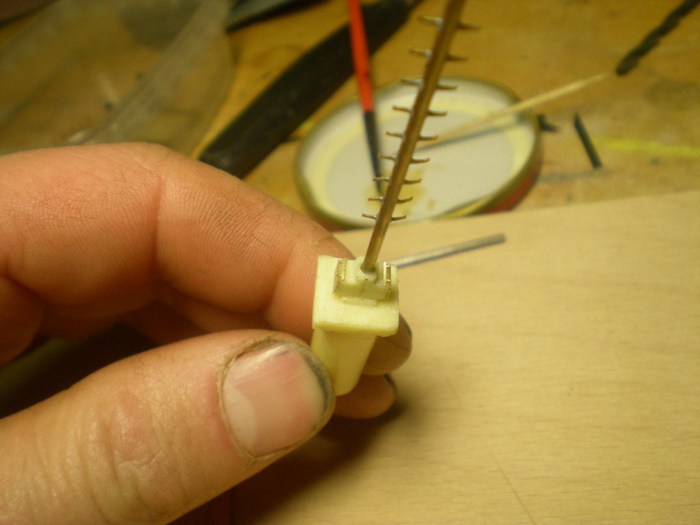

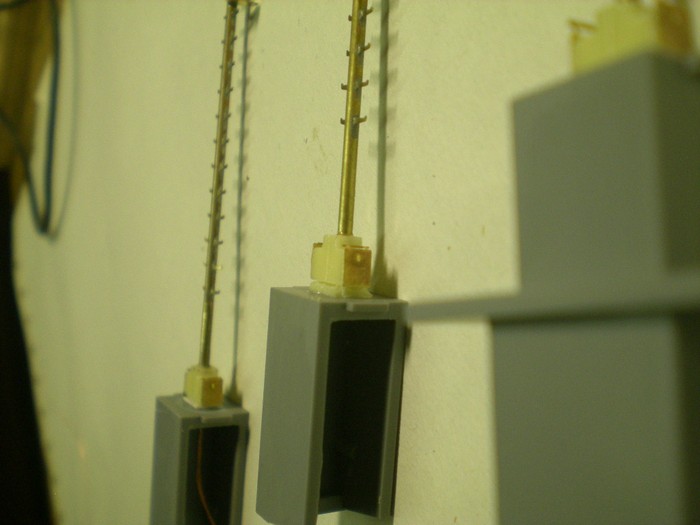

K navestidlum puvodne patri sachty z rezinu. Pro nase pouziti ale bylo dohodnuto ze se pouziji sachty S-com.

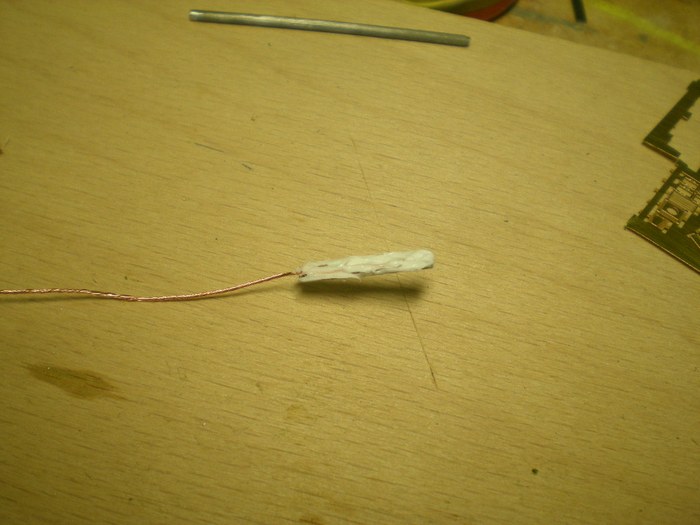

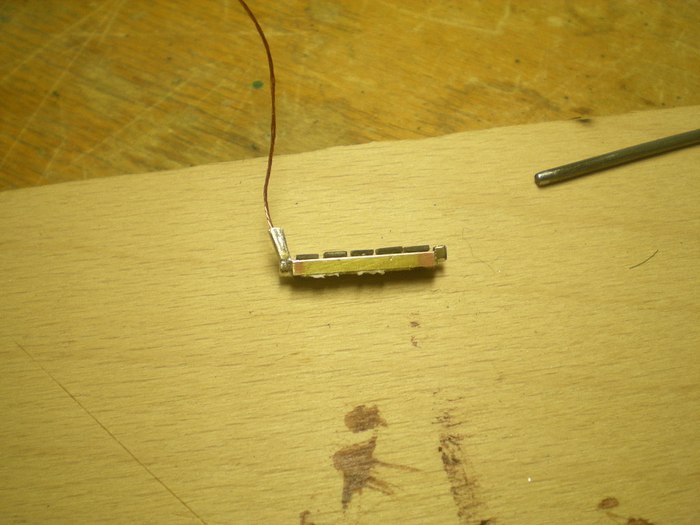

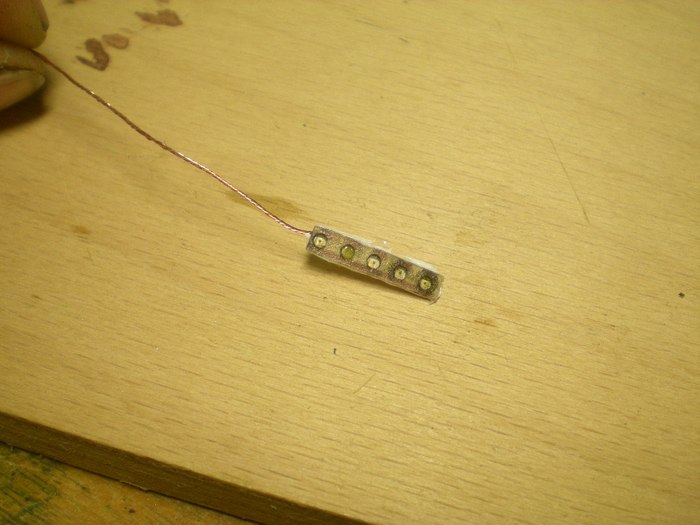

Plosny spoj s naletovanyma ledkama je potreba chranit proti pripadnemu doteku a skratu s vlastnim leptem. Jarin od nehoz lept mam doporucoval dentakryl, ale ten doma nemam tak jsem pouzil silikon.

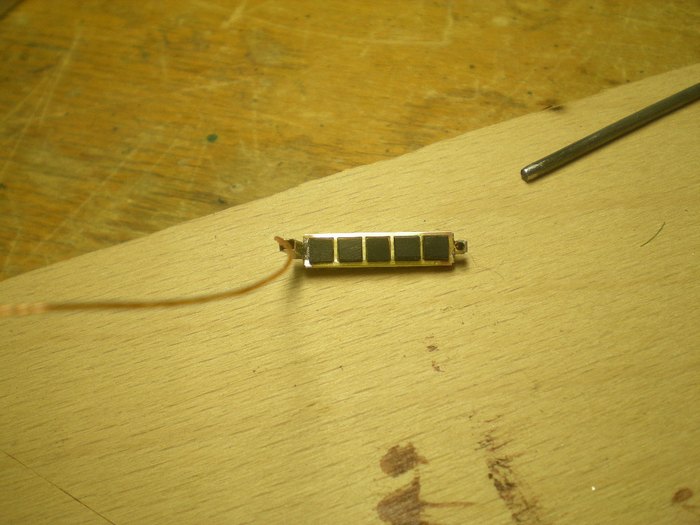

Diry v plosnem spoji bylo nutne ze vnitrni strany natrit cernou barvou aby plosnak nevedl svetlo. Pouzil jsem cerny fix, ale zrejme nedostatecne protoze ledky prosvitaji do okolnich svetel
