návěstidla CCCP

Dal jsem se na práci,která je trochu utrpení,pořídil jsem si na svoje domácí kolejiště návěstidla z leptů,výrobce Kžm Brno.Nevěděl jsem,do čeho se pouštím.....

Na zkoušku jsem si nechal poslat dva kousky,jedno třísvětelné a jedno pětisvětelné.Vystříhání jednotlivých dílů z leptu je úplně pohodová záležitost,na ohnutí stínítek jsem použil kulatinu průměr 2,8mm,zformovat stínítko jde parádně.Nastává ovšem větší problém,stínítko má tři zámky,které se vloží do štítu návěstidla a tam se ohnou.Práce pro hodně trpělivé.Ne všechny drážky pro zámek jsou vyleptané stejně,našel jsem i drážku,kterou jsem musel celou rozšířit.Pak jsem sesadil stínítka do štítu.Protože nemám tři ruce na to,abych si podržel lupu,využil jsem pracovního mikroskopu.To je potom jiná,i mé roztřesené ruce dokáží tuto mimiaturu usadit na to pravé ořechové místo.

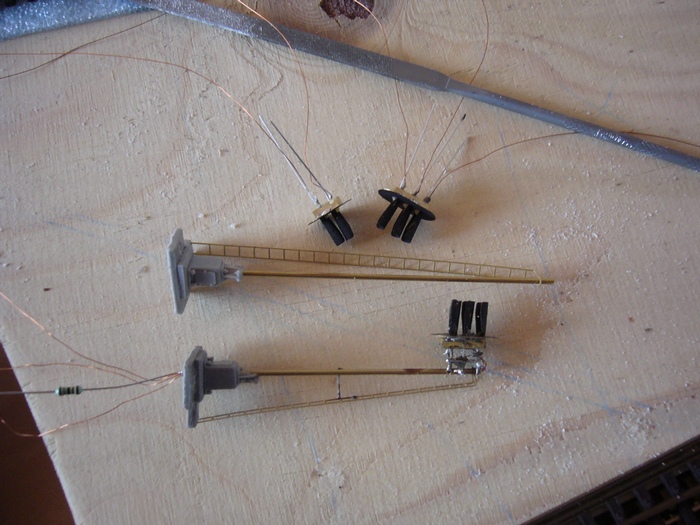

Vypadalo to tak,že jsem vyhrál.Proti návodu po další zkušenosti doporučuju zámky stínítek letovat.Další postup podle návodu,krabička na ledky bez problémů,použil jsem ledky pr.1,8mm,zalepil vteřiňákem,naletoval smaltované drátky.Zkoušel jsem taky zkalibrovat dírky na držácích celého návěstidla,smůla,vrtáčkem jsem jeden držák zničil,použil jsem náhradní řešení,sice není moc modelové,ale funkční,použil jsem konce diod jako náhradu a naletoval je na sloup návěstidla.Není to echt,ale funguje.Na druhém návěstidle už dám větší pozor.Přikládám obrázky návěstidel ve stádiu rozpracovanosti.

Trocha pokroku ve stavbě,SMD ledky jsem zatím vzdal,nemám zatím pájecí stanici,všechno dělám trafopájkou.Proto jsou vidět konce kontaktů a vlastní štít zezadní strany není to pravé ořechové.

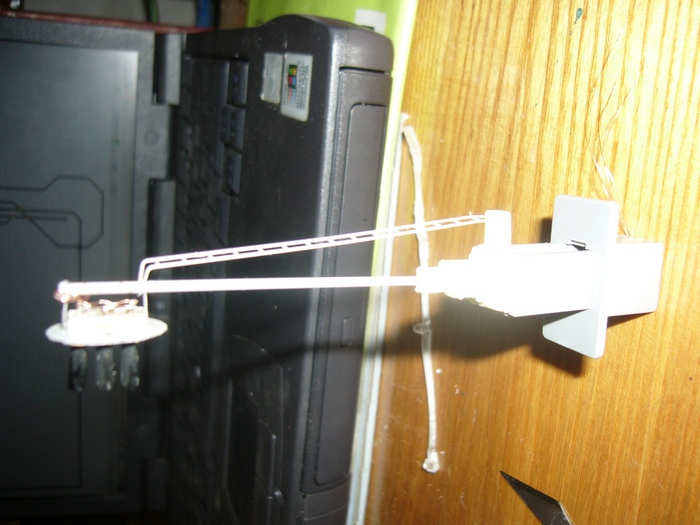

tady je to pěkně vidět

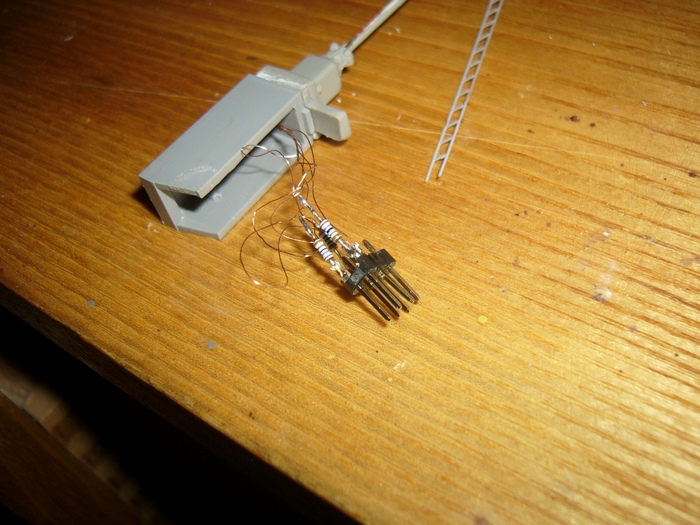

Stavba zdárně pokračuje,do S-Com šachet nalepím paticu s odporama a připojím k dekodéru

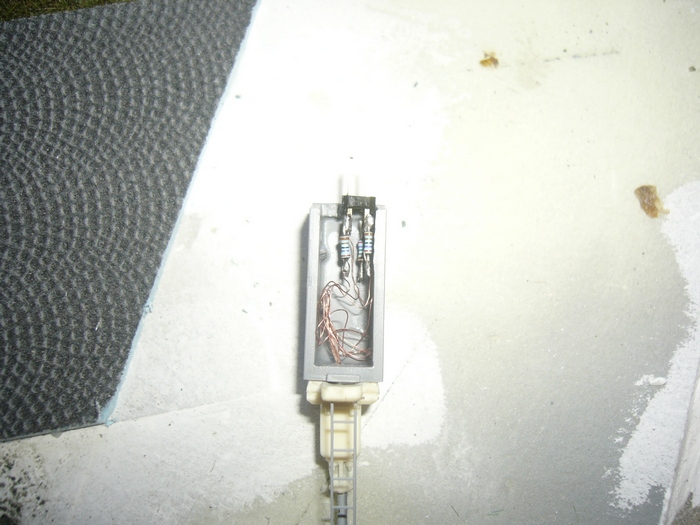

použil jsem odpory 3kOhm

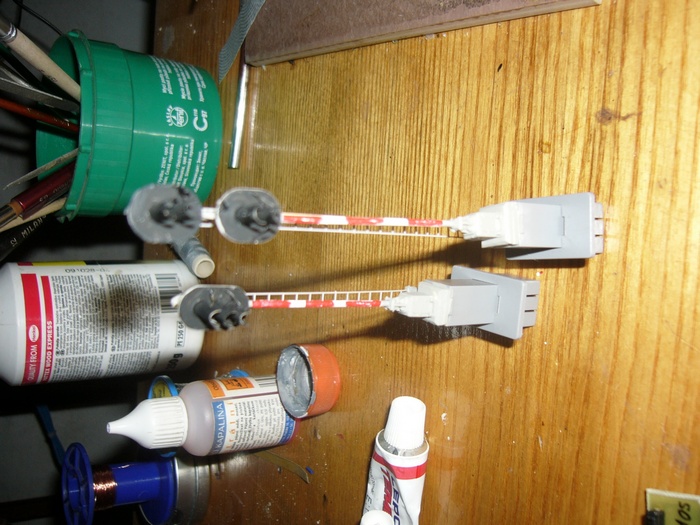

fixuju dvousložkovým lepidlem

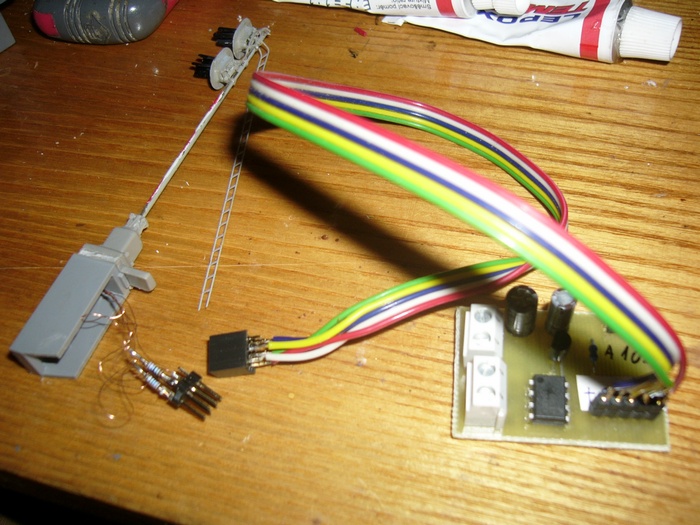

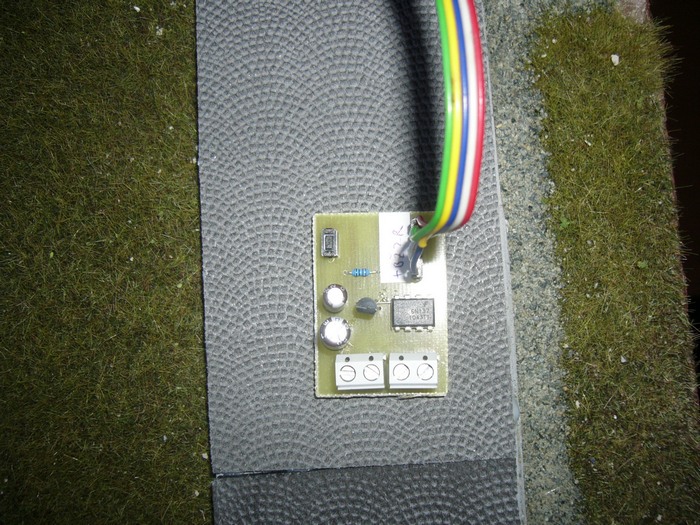

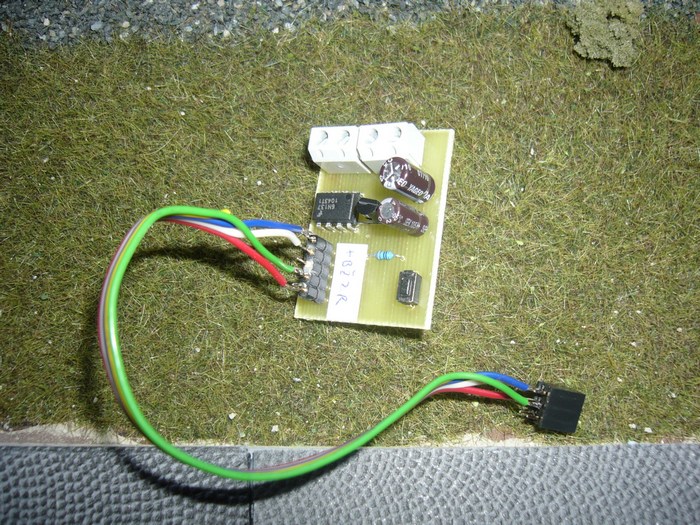

tady je dekodér a patice proti návěstidlu

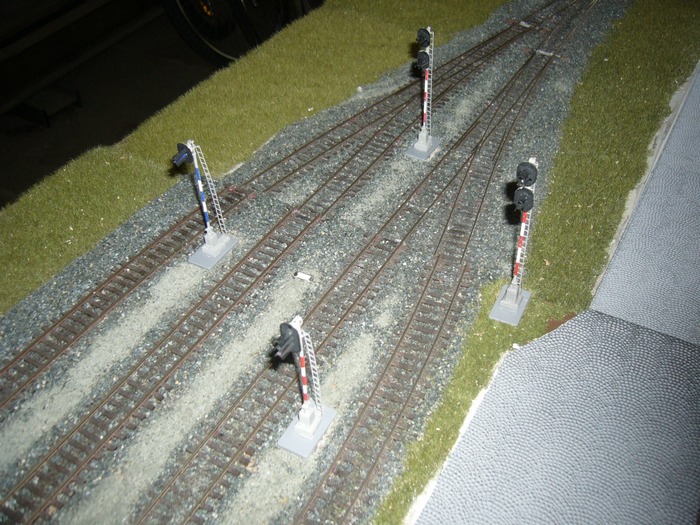

skupinové foto

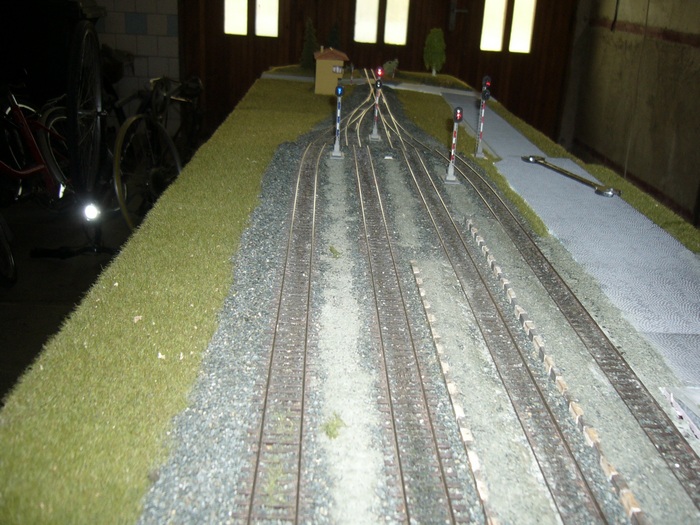

hotové návěstidla ve Vizovicích.
